简单机械传动

更新日期：2016-11-02 21:00:52

▼

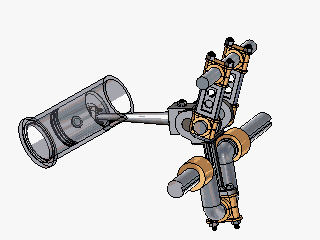

曲柄连杆机构是发动机的主要运动机构。其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。曲柄连杆机构由活塞组、连杆组和曲轴、飞轮组等零部件组成。

曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。在作功冲程，它将燃料燃烧产生的热能活塞往复运动、曲轴旋转运动而转变为机械能，对外输出动力；在其他冲程，则依靠曲柄和飞轮的转动惯性、通过连杆带动活塞上下运动，为下一次作功创造条件。

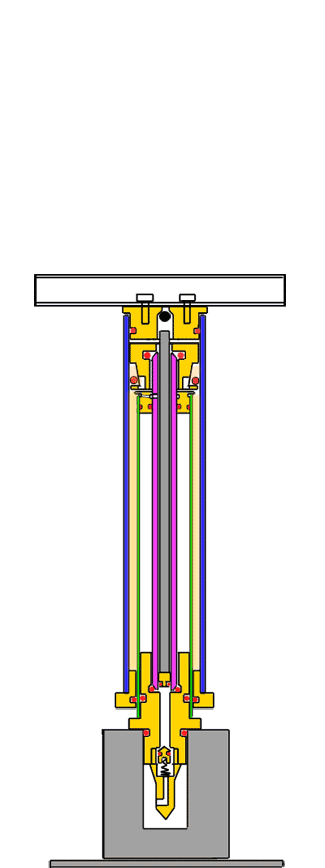

2.  三级打气筒

使用打气筒时，要把它的出气管接到自行车轮胎的气门上，气门的作用是只允许空气从打气筒进入轮胎，不允许空气从轮胎倒流入打气筒.打气筒的活塞和筒壁之间有空隙，活塞上有个向下凹的橡皮碗.向上拉活塞的时候，活塞下方的空气体积增大，压强减小，活塞上方的空气就从橡皮碗四周挤到下方.向下压活塞的时候，活塞下方空气体积缩小，压强增大，使橡皮碗紧抵着筒壁不让空气漏到活塞上方，继续向下压活塞，当空气压强足以顶开轮胎的气门芯时，压缩空气就进入轮胎.同时筒外的空气从筒上端的空隙进入活塞的上方。

▼

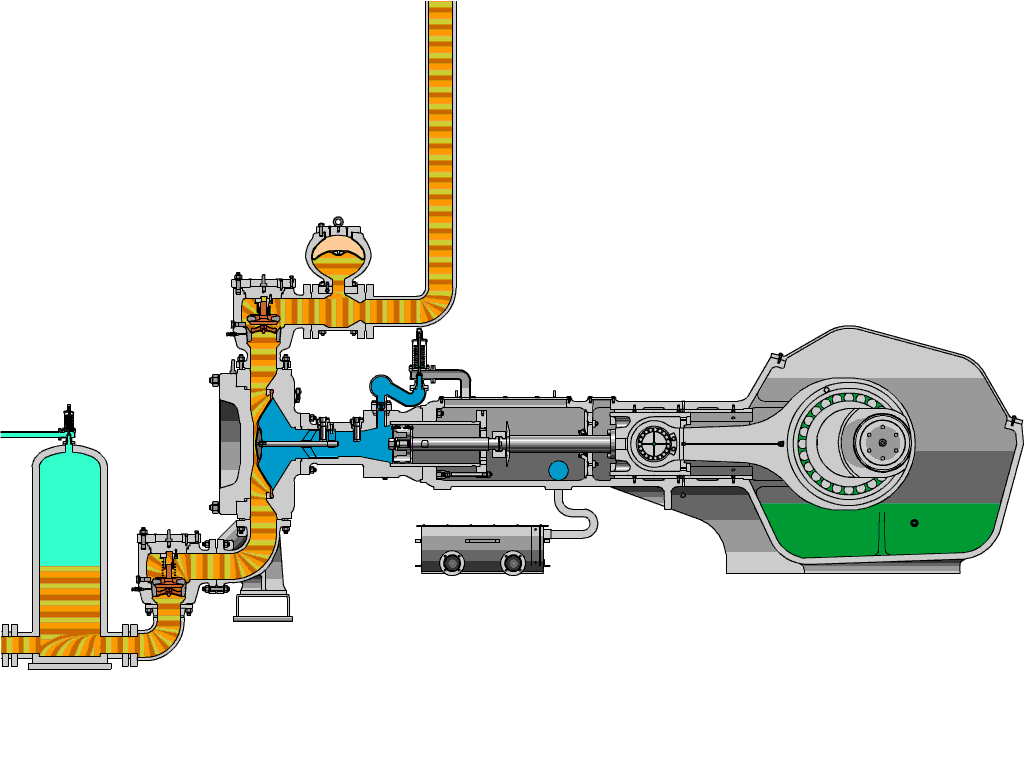

泥浆泵是一种宽泛泵的一个通俗概念，石油钻井领域的应用较多。在常用的正循环钻探中﹐它是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下，经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端，以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。在吸入和排出阀的交替作用下，实现压送与循环冲洗液的目的。

▼

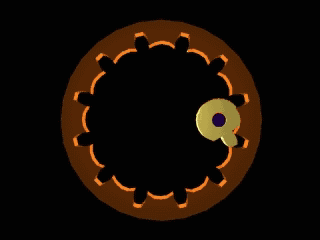

有些机械需要其构件周期地运动和停歇。能够将原动件的连续转动转变为从动件周期性运动和停歇的机构，称为间歇运动机构。例如牛头刨床工作台的横向进给运动，电影放映机的送片运动等都用有间歇运动机构。常见的间歇运动机构有：棘轮机构、槽轮机构、连杆机构和不完全齿轮机构。

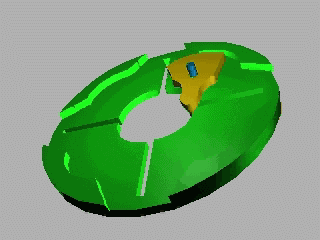

凸轮机构是机械中的一种常用机构，由凸轮、从动件和机架组成，他能实现机械自动控制。由凸轮的回转运动或往复运动推动从动件作规定往复移动或摆动的机构。

凸轮具有曲线轮廓或凹槽，有盘形凸轮、圆柱凸轮和移动凸轮等，其中圆柱凸轮的凹槽曲线是空间曲线，因而属于空间凸轮。从动件与凸轮作点接触或线接触，有滚子从动件、平底从动件和尖端从动件等。尖端从动件能与任意复杂的凸轮轮廓保持接触，可实现任意运动，但尖端容易磨损，适用于传力较小的低速机构中。

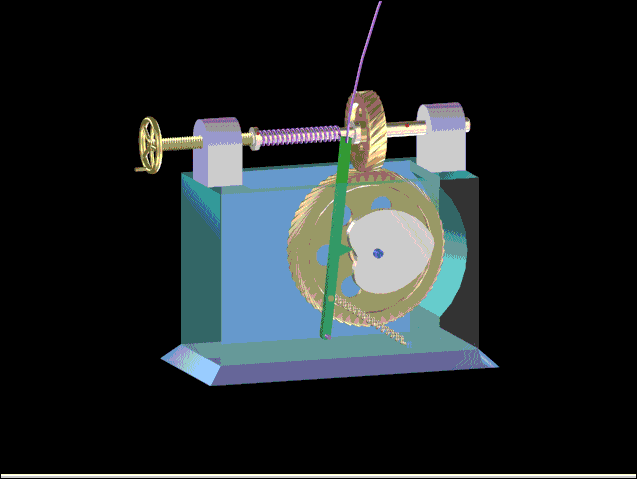

6. 缠绕机构

▼

这个机构包含了齿轮传动、凸轮机构，是一个多机构的组合。

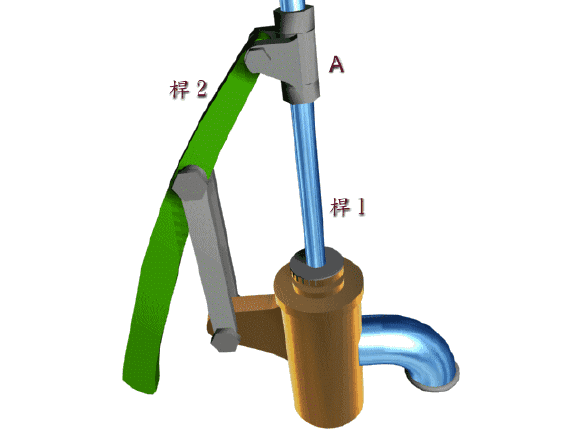

7. 压水机

▼

压水机采用杠杆来推动。活塞本身并没有活门，但在吸管的顶部，却有一个向上开的活门v2，第二个活门v1则装在压力管接连唧筒的开口处。提高活塞时，唧筒内便形成空气稀薄的空间，大气压将水从低处压入这个空间。在这个过程中，活门v1关闭，v2打开。当活塞向下压时，v2关闭，唧筒里面的水经由打开的活门v1，被压入压力管中，并从这个管中强烈地喷射出去。

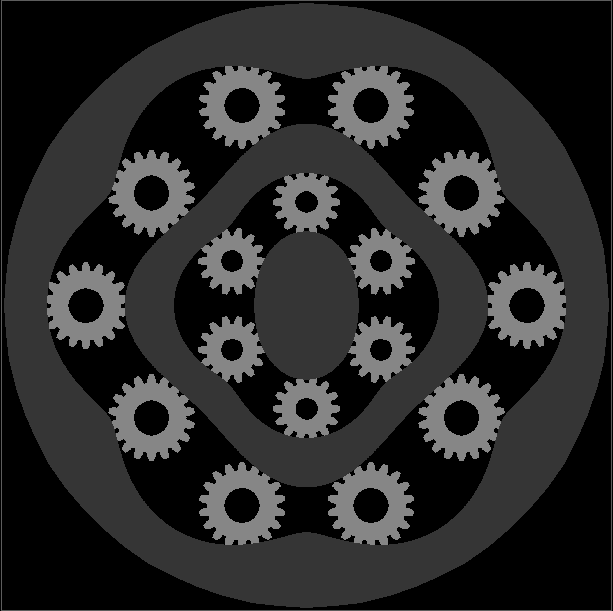

8. 齿轮

▼

轮缘上有齿能连续啮合传递运动和动力的机械元件。齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。
